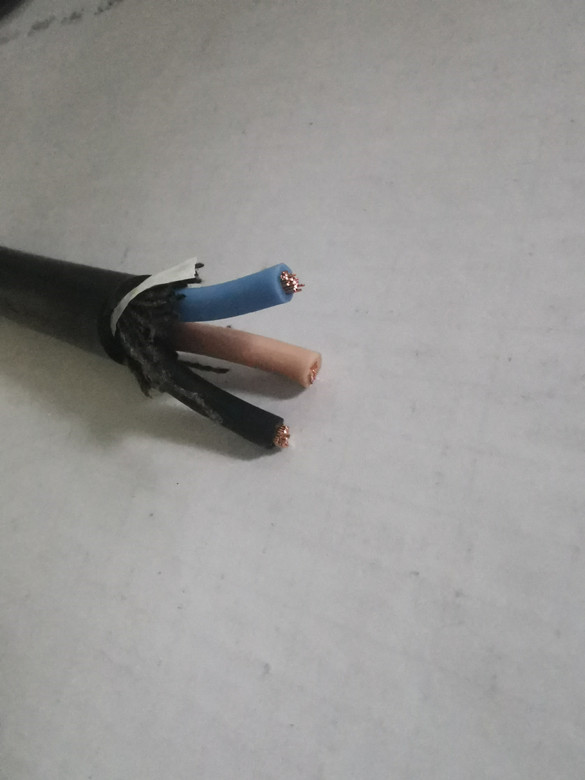

商品名稱：EX-HS-FPFP 2*2*1.0
EX-HS-FPFP 2*2*1.0 http://特種電纜_特種電纜廠家-安徽萬邦特種電纜專業特種電纜生產廠家 http://m.ruhutianyi.cn/
產品特性：根據不同惡劣、采用不同材料結構，達到耐火、耐高溫、耐油、耐酸、耐堿、耐腐蝕等要求。
產品品種及型號：見表1
產品名稱 | 型 號 | 配用熱電偶 | 熱電偶分度號 |
銅-銅鎳補償型導線（電纜） | 鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 | S | |
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） | 鎳鉻-鎳硅熱電偶 | K | |
鎳鉻-鎳硅型導線（電纜） | 鎳鉻-鎳硅熱電偶 | K | |
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅型導線（電纜） | 鎳鉻硅-鎳硅熱電偶 | N | |
鎳鉻-銅鎳型導線（電纜） | 鎳鉻-銅鎳熱電偶 | E | |
鐵-銅鎳型導線（電纜） | 鐵-銅鎳熱電偶 | J | |
銅-銅鎳型導線（電纜） | 銅-康銅鎳電偶 | T |
(2)產品規格：見表2
表2
名 稱 | 導體標稱截面mm2 | 導體結構mm | |||
補償導線 | 補償電纜 | A | B | ||
線芯對數 | 1 | 二線組：1～24對 三線組：1～19對 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注：① 補償導線規格為：2x導體標稱截面，補償電纜規格為：芯數x2x導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
(1)補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
產品型號 | 補償導線及電纜線芯 | 絕緣層著色 | 配用熱電偶 分度號 | ||
正極 | 負極 | 正極 | 負極 | ||
銅 | 銅鎳0.6 | 紅 | 綠 | S(鉑銠10-鉑) R(鉑銠13-鉑) | |
鐵 | 銅鎳22 | 紅 | 藍 | K(鎳鉻-鎳硅) | |
銅 | 銅鎳40 | 紅 | 藍 | ||
鎳鉻10 | 鎳硅 | 紅 | 黑 | ||
鎳鉻10 | 銅鎳45 | 紅 | 棕 | E(鎳鉻-銅鎳) | |
鐵 | 銅鎳45 | 紅 | 紫 | J(鐵-銅鎳) | |
銅 | 銅鎳45 | 紅 | 白 | T(銅-銅鎳 | |
鐵 | 銅鎳18 | 紅 | 灰 | N(鎳鉻硅-鎳硅) | |
鎳鉻硅 | 鎳硅 | 紅 | 灰 | ||
(2)補償導線及補償電纜使用分類、等級標志及護套著色：見表4
表4
使用分類 | 標志代號 | 允差等級及標志 | 護套著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 藍色 |
耐熱用 | H | 黑色 | 灰色 | 藍色 | ||
:
:
:
:
:
